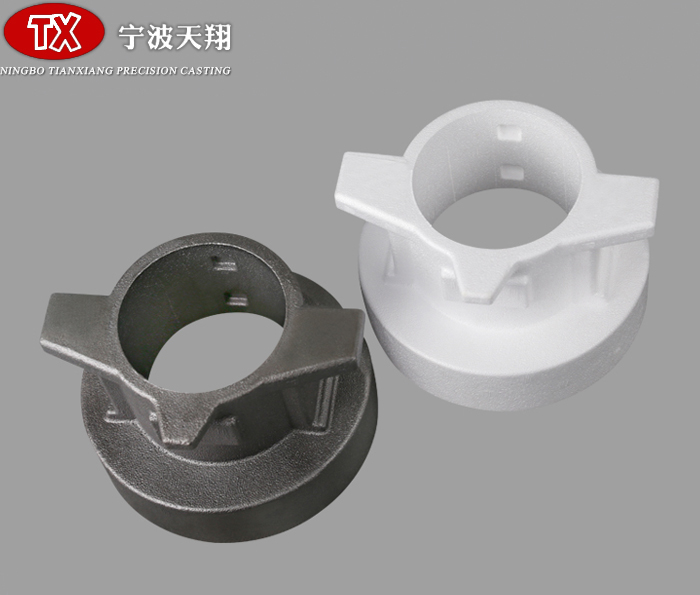

消失模鑄造工藝技術(shù)，簡稱 EPC，又稱為氣化模鑄造或是實(shí)型鑄造，是將傳統(tǒng)的木模及其他的普通模樣改用泡沫塑料模樣來取代的一種實(shí)體、緊實(shí)造型，采用該種鑄造方法，制作好的毛坯后，不用將模樣取出，而是直接在模樣上澆入溶化好的各種金屬液體，在經(jīng)過很高溫度的金屬液體的作用下，將泡沫塑料的模樣高溫加熱氣化，最終燃燒而消失，溶化后的金屬液體，將取代原來泡沫塑料模樣在砂箱中占據(jù)的空間位置，金屬溶液經(jīng)過室溫冷卻、凝固后，即可獲得所需要的機(jī)械加工或其他的鑄件。

1 消失模鑄造工藝流程

消失模鑄造的工藝流程分為白區(qū)與黑區(qū)兩大部分。

1.1 白區(qū)工藝流程

白區(qū)是制作泡沫模型的過程。泡沫模型制作分為手工制作及發(fā)泡成型。

1.1.1 發(fā)泡成型工藝

根據(jù)鑄件的材質(zhì)以及壁厚選擇適合它的發(fā)泡濟(jì)原始珠粒。然后將發(fā)泡濟(jì)原始珠粒加入間歇式予發(fā)機(jī)中進(jìn)行預(yù)發(fā)泡，使其達(dá)到工藝要求的密度，通過予發(fā)機(jī)硫化床干燥后，再發(fā)送到熟化倉內(nèi)進(jìn)行熟化。熟化后的珠粒運(yùn)送到成型間，將珠粒注入到成型機(jī)上的預(yù)制件模具中，通上蒸汽將其膨脹融解成型，形成鑄件模樣，再通過冷水進(jìn)行冷卻降溫，使發(fā)泡完的白模具有一樣的強(qiáng)度。

1.1.2 手工成型工藝

首先，按照毛坯圖紙，將預(yù)制毛坯分割成若干模塊，然后用專用工具在選擇好的泡沫板材上，將各個(gè)模塊切割好，再按照毛坯圖紙，將各個(gè)模塊用膠水或膠棒粘接在一起，再用美紋紙，將各個(gè)接縫密封好。

為了確保白模的強(qiáng)度、剛度和表面質(zhì)量，選擇的泡沫板的密度不能太低，在泡沫板坯料的各個(gè)珠粒之間粘接強(qiáng)度良好，珠粒之間既不能有很大空隙，同時(shí)也不能有過多的雜質(zhì)，在一般的情況下，白模制作需采用 EPS 材質(zhì)的，泡沫坯料表面光潔度要求比較高，如果將來制作白模必須采用機(jī)械加工方法加工時(shí)，制作的白模表面可能會產(chǎn)生拉毛或者是珠粒脫落以及產(chǎn)生波狀的凹凸表面和小孔、孔洞等現(xiàn)象時(shí)，那么在后期的白模制作時(shí)，就必須增加必要的進(jìn)行修補(bǔ)、填充等工序，從而提高鑄件質(zhì)量。

將制作后的白模運(yùn)送到組模間進(jìn)行組裝、粘結(jié)澆冒口。再將組裝好的白模運(yùn)輸至涂料間進(jìn)行第一次浸刷涂料。將制作涂料的原材料，按一定比例放入涂料攪拌機(jī)中進(jìn)行攪拌，達(dá)到工藝要求時(shí)間后涂料密度測試，經(jīng)測試合格的涂料再放入涂料槽中待使用。將浸刷好的白模放到烘干車上運(yùn)輸至黃模烘干室進(jìn)行烘干，烘干后的黃模運(yùn)輸?shù)蕉瓮苛祥g進(jìn)行二次浸刷涂料，達(dá)到工藝要求的涂層厚度，再運(yùn)輸至黃模烘干室進(jìn)行烘干、修補(bǔ)。將二次烘干后的黃模用烘干車運(yùn)輸?shù)胶趨^(qū)造型工部進(jìn)行填箱、造型。

1.2 黑區(qū)工藝流程

將特制專用的隔層砂箱置于振實(shí)工作臺上，放入厚100MM 左右底砂，開支振動臺，將底砂振實(shí)，上表面要刮平整。 前道工序制作好的黃?；螯S模模型簇放到砂箱的底砂上，安排好位置后，再連接好澆道以及澆冒口，用干砂將砂箱填滿，按照工藝規(guī)定時(shí)間進(jìn)行振動，振實(shí)后再將箱口的干石英砂刮平。 裝好的箱口用塑料薄膜覆蓋好，在澆口處放上澆口杯，箱體邊緣用石英砂將塑料薄膜壓住。 真空系統(tǒng)軟管連接到箱體下面的管路上，開動真空系統(tǒng)進(jìn)行吸真空操作，在達(dá)到工藝規(guī)定時(shí)間以及工藝要求的干砂緊固度后，將已經(jīng)熔化好的金屬溶液澆通過澆口杯澆到黃模上，等待白模氣化消失，高溫金屬液體取代白模的位置，并流出澆口后，澆注完成。 澆注完成后進(jìn)行保壓冷卻，保壓后真空對接機(jī)復(fù)位，撤真空，保壓結(jié)束后進(jìn)入冷卻段進(jìn)行冷卻。待鑄件冷凝后翻箱，從松散的干砂中取出鑄件。

2 消失模鑄造工藝的優(yōu)勢

由于聚苯乙烯泡沫塑料，密度很小，因此工人在操作過程中的勞動強(qiáng)度低。采用消失模鑄造工藝，與傳統(tǒng)鑄造方法相比，由于取消了型芯的制作，因此可大大簡化制模過程，鑄造用砂的處理過程也比較簡單，在加工白模以及運(yùn)輸?shù)倪^程中，也很容易實(shí)現(xiàn)機(jī)械化以及自動化的生產(chǎn)。 由于采用流動性好的干砂造型，減免了混砂設(shè)備，同時(shí)也簡化了造型緊實(shí)設(shè)備，因而可以大大減少噪音和粉塵。 消失模鑄造方法取消了型芯的制作，制作出來的毛坯鑄件精度也比較高。澆注時(shí)白模材料在高溫作用下受熱分解、氣化，在生產(chǎn)過程中產(chǎn)生的 CO、CO2 等廢氣并不是很多，而且這些產(chǎn)生的廢氣可以在真空機(jī)在抽真空的過程中，將這些廢氣接入到除塵器內(nèi)進(jìn)行優(yōu)化處理。 整條生產(chǎn)線配備除塵系統(tǒng)，各設(shè)備間都增加了風(fēng)量調(diào)節(jié)閥；空氣中粉塵濃度明顯低于國家標(biāo)準(zhǔn)。
